Der Farbfilter nutzt den „Colour Signature“-Algorithmus und ermöglicht es, Objekte danach herauszufiltern, ob sie eine bestimmte Farbkomponente enthalten.
Der „Colour Signature“-Algorithmus ist dafür zuständig, jedes Pixel eines erkannten Objekts einer von 10 Farbklassen zuzuordnen.
Mit dem Farbfilter können Sie eine oder mehrere dieser Farbklassen auswählen; der Filter wird ausgelöst, wenn das Zielobjekt aus einer oder mehreren der ausgewählten Farben besteht.

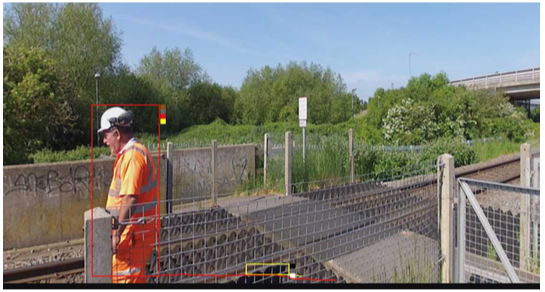

Das folgende Bild zeigt ein Beispiel für ein verfolgtes Objekt, bei dem die Anmerkungen zur Farbsignatur aktiviert sind.
Hier werden die vier Farben, die mehr als 5 % des Objekts ausmachen, durch das am Objekt angeheftete Farbfeld dargestellt.
In diesem Fall wird eine Person in der Szene verfolgt, die hochsichtbare Sicherheitskleidung trägt. Der Farbfilter ist so eingestellt, dass er bei Gelb ausgelöst wird, wodurch die Person erkannt, der Schatten jedoch ignoriert wird.

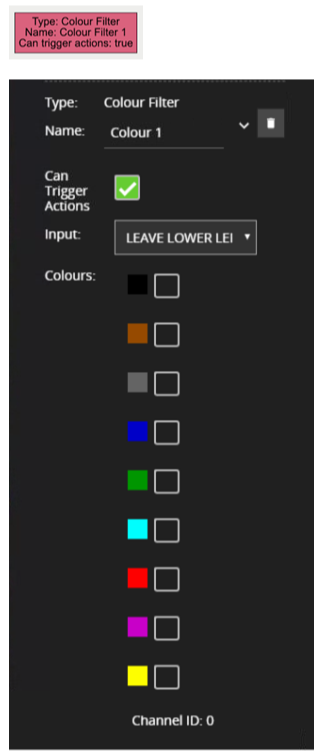

In der Regel wird der Farbklassifizierungsfilter mit einer oder mehreren weiteren Regeln kombiniert, um zu verhindern, dass unerwünschte Objekte einen Alarm auslösen. Zur Veranschaulichung ist unten ein Beispiel für ein Regeldiagramm dargestellt.
Das vorherige Bild veranschaulicht, wie der mit der Klasse „Fahrzeug“ konfigurierte Objektklassifizierungsfilter ausschließlich Fahrzeugobjekte einbezieht.
Die Person in diesem Bereich wird herausgefiltert, da die Klasse „Person“ in der Filterliste nicht ausgewählt ist.
Damit der Farbfilter funktioniert, muss die Farbsignatur für den Kanal aktiviert sein.
|
Merkmal |
Beschreibung |
Standardwert |
|---|---|---|
|
Name |
Ein vom Benutzer festgelegter Name für diese Regel |
"Object Filter #" |
|
Can Trigger Actions (Kann Aktionen auslösen) |
Gibt an, ob durch diese Regel ausgelöste Ereignisse Aktionen auslösen |
Active |
|
Input (Eingabe) |
Die Eingaberegel |
None |
|
Colours (Farben) |
Die Farben, die einen Alarm auslösen dürfen |
All Unchecked |
Typische Kombination logischer Regeln

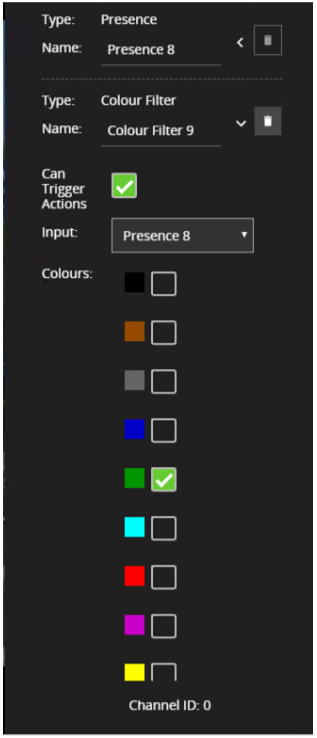

Die folgende logische Regel prüft, ob das Objekt, das die Anwesenheitsregel „Zuglinie an Zone ‚Centre‘ angebunden“ auslöst, auch die Farbe „Grün“ als eine der vier prozentual am häufigsten vorkommenden Farben enthält.
Nur der Farbfilter ist auf „Kann Aktionen auslösen“ gesetzt, was bedeutet, dass nur dieser Bestandteil der logischen Regel als Quelle für Aktionen zur Verfügung steht.
Zudem hat jede vom Geschwindigkeitsfilter generierte Aktivität den Ereignistyp „Anwesenheit“.
