I/O-laitteiden asetukset

Digital I/O -asetuksissa voit lisätä digitaalisia tulo- ja lähtölaitteita ja määrittää tulo- ja lähtöasetukset.
Näissä osissa kuvataan digitaalisten I/O-laitteiden määrittäminen.

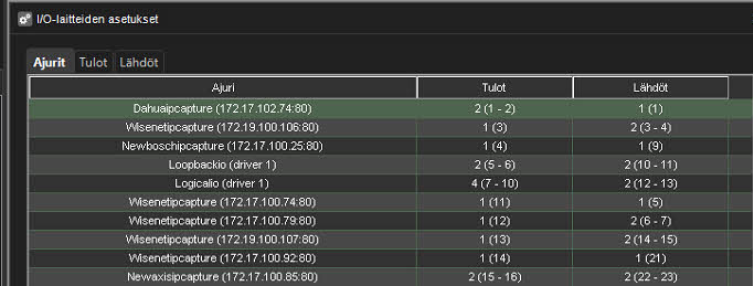

Ajurit

Järjestelmään sisältyvien oletusarvoisten digitaalisten I/O-ajureiden lisäksi järjestelmään voidaan lisätä uusia ajureita asentamalla ne plugineina.
Kun I/O-laiteohjain on lisätty järjestelmään, laite voidaan konfiguroida ja ottaa käyttöön Ajurit-välilehden kautta.

I/O-laiteohjaimen käyttöönotto:

1. Asenna tarvittaessa laiteohjainpaketti.

2. Avaa Videonhallintapalvelimet-välilehti



3. Avaa I/O-laitteet

4. Valitse Lisää I/O-ajuri

5. Valitse ohjain Malli-pudotusvalikosta.

6. Määritä laitteen asetukset

7. Tallenna asetukset valitsemalla OK

Huomio: Kun olet määrittänyt digitaalisen I/O-laiteohjaimen, saatat joutua konfiguroimaan tulot ja/tai lähdöt.

I/O-laitteen ajurin asetuksien muokkaus:

1. Avaa Videonhallintapalvelimet-välilehti

2. Valitse oikea palvelin ja avaa valikosta Digital I/O -sivu.

3. Kaksoisnapsauta muokattavaa laiteohjainta.

4. Määritä laitteen asetukset

5. Tallenna asetukset valitsemalla OK

I/O-ajurin poistaminen

1. Avaa Videonhallintapalvelimet-välilehti

2. Valitse oikea palvelin ja avaa valikosta Digital I/O -sivu.

3. Valitse ajuri listasta, jonka haluat poistaa

4. Valitse Poista I/O-ajuri

5. Valitse OK

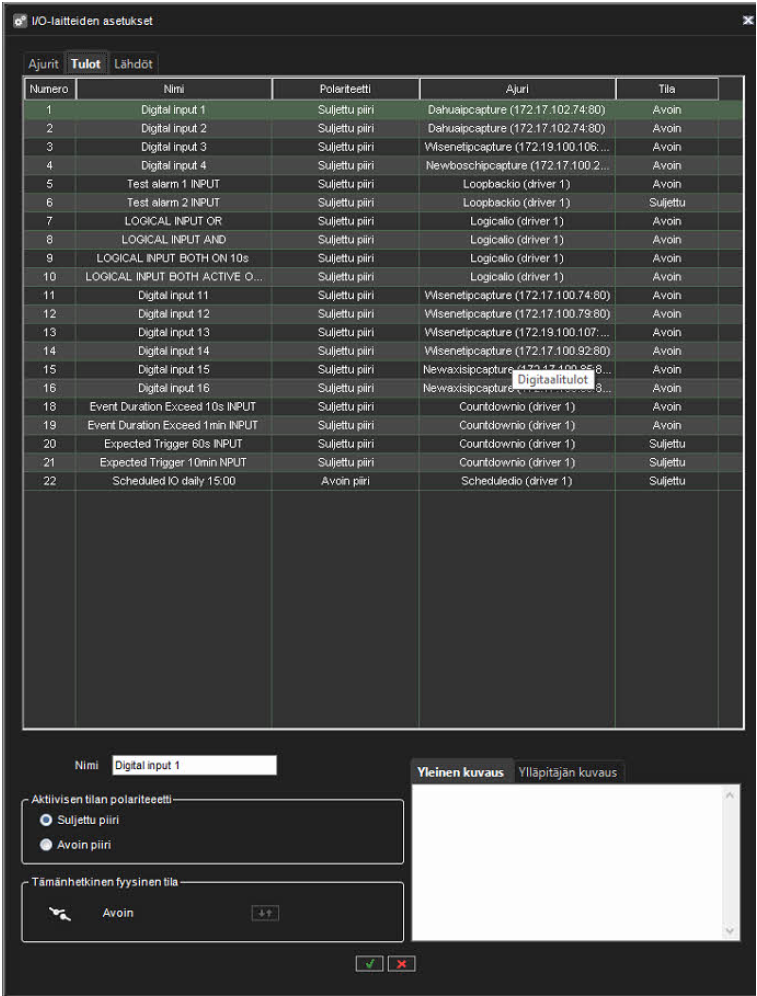

Digitaaliset tulot

Voit aktivoida hälytyksiä digitaalisten tulojen avulla.
Aseta digitaalituloasetuksissa tulojen napaisuus. Aseta hälytystoiminnot hälytysasetuksissa.

Nimi Jos haluat nimetä tulon uudelleen, valitse tulo ja kirjoita sitten tulolle uusi nimi kohtaan Name.Aktiivisen tilan polariteetti. Valitse tulo ja sitten aktivoituuko tulo, kun piiri avataan vai suljetaan.
Nykyinen fyysinen tila.Näyttää releen tilan reaaliajassa (

Avoin tai Suljettu).
KuvausTänne voit kirjoittaa kuvauksen valitusta syötteestä, joka näytetään kaikille käyttäjille Spotter-ohjelmassa.
Järjestelmänvalvojan kuvaus. Täällä voit kirjoittaa kuvauksen valitusta syötteestä, joka näkyy Spotter-ohjelmassa vain järjestelmänvalvojille.

Digitaaliset lähdöt

Valitse digitaalisissa lähdöissä, onko rele auki vai kiinni (napaisuus), kun lähtö laukeaa.

Nimi Jos haluat nimetä lähdön uudelleen, valitse lähtö ja kirjoita lähdölle uusi nimi kohtaan Nimi.
Aktiivisen tilan polariteetti. Valitse lähtö ja sen jälkeen, onko lähtö kiinni vai auki, kun se aktivoidaan.
Nykyinen fyysinen tila.Näyttää releen tilan reaaliajassa (Avoin tai Suljettu).
KuvausTänne voit kirjoittaa kuvauksen valitusta lähdöstä, joka näytetään kaikille käyttäjille Spotter-ohjelmassa.
Järjestelmänvalvojan kuvaus. Täällä voit kirjoittaa kuvauksen valitusta syötteestä, joka näkyy Spotter-ohjelmassa vain järjestelmänvalvojille.

Testaaksesi digitaalista lähtöä, napsauta Vaihda tilaa -painiketta.
