Zähler können so konfiguriert werden, dass sie zählen, wie oft eine Regel ausgelöst wird. Zum Beispiel die Anzahl der Personen, die eine Linie überqueren. Die Zählerregel ist für zwei Anwendungsarten ausgelegt:
-
Increment/Decrement (Inkrementieren/Dekrementieren): Dabei wird ein Zähler durch die zugewiesene(n) Regel(n) erhöht (+1 bei jeder Regelauslösung) und durch eine andere zugewiesene Regel (-1 bei jeder Regelauslösung) verringert.
-
Occupancy (Belegung): Hierbei gibt der Zähler die Anzahl der Objekte wieder, die derzeit die angehängte(n) Regel(n) auslösen.
edem der drei Eingänge eines Zählers können mehrere Regeln zugewiesen werden. So kann beispielsweise die Belegung zweier Anwesenheitsregeln in einem einzigen Zähler erfasst werden oder die Aktivitäten mehrerer Ein- und Ausgangstüren in einem einzigen Zähler. Zur Veranschaulichung ist unten ein Beispiel für ein Regeldiagramm dargestellt.
Generell sollte ein einzelner Zähler nicht sowohl für die Belegungserfassung als auch für die Inkrementierung/Dekrementierung verwendet werden.
Der Schwellenwertoperator des Zählers ermöglicht es dem Benutzer, zu begrenzen, wann ein Zähler ein Ereignis generiert. Basierend auf dem ausgewählten Verhalten und einem definierten Schwellenwert kann der Zähler so konfiguriert werden, dass er nur in bestimmten Szenarien Ereignisse sendet. Zu den Schwellenwertoperatoren gehören:
-
Greater than or equal to (Größer als oder gleich)
-
Less than or equal to (Kleiner als oder gleich)
-
Greater than (Größer als)
-
Less than (Kleiner als)
-
Equal to (Gleich)
-
Not Equal to (Nicht gleich)
-
None (Keine)
Positionszähler
Nach dem Hinzufügen wird ein Zählerobjekt im Videostream wie unten dargestellt angezeigt. Der Zähler kann verschoben werden, indem man den „Griff“ unterhalb des Zählernamens anklickt und den Zähler an die gewünschte Stelle zieht.
Ein Rechtsklick mit der Maus (oder ein Tippen und Halten auf einem Tablet) auf das Raster öffnet das Kontextmenü.
Grafische Ansicht

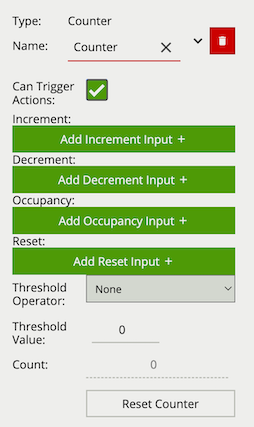

Formularansicht
Konfiguration
|
Merkmal |
Beschreibung |
Standardwert |
|---|---|---|
|
Name |
Ein vom Benutzer festgelegter Name für diese Regel |
"Counter #" |
|
Increment (Inkrement) |
Die Regel, die bei ihrer Auslösung den Zähler um eins erhöht |
None |
|
Decrement (Dekrementieren) |
Die Regel, die bei ihrer Auslösung den Zählerstand um eins verringert |
None |
|
Occupancy (Auslastung) |
Setzt den Zähler auf die aktuelle Anzahl der aktiven Auslöser der Regel |
None |
|
Reset (Zurücksetzen) |
Setzt den |
None |
|
Threshold Operator (Schwellenwertoperator) |
Legt fest, wann ein Zähler basierend auf dem Schwellenwert Ereignisse auslöst |
None |
|
Threshold Value (Schwellenwert) |
Der Wert, den der Schwellenwertoperator zur Festlegung des Verhaltens verwendet |
0 |
|
Can Trigger Actions (Kann Aktionen auslösen) |
Gibt an, ob durch diese Regel ausgelöste Ereignisse Aktionen auslösen |
Active |
|
Reset Counter (Zähler zurücksetzen) |
Eine Schaltfläche, mit der der Zählerstand auf 0 zurückgesetzt werden kann |
None |
Wenn beispielsweise eine Anwesenheitsregel als Belegungsziel festgelegt ist und derzeit zwei Objekte diese Anwesenheitsregel auslösen, zeigt der Zähler den Wert 2 an.
Typische Kombination logischer Regeln

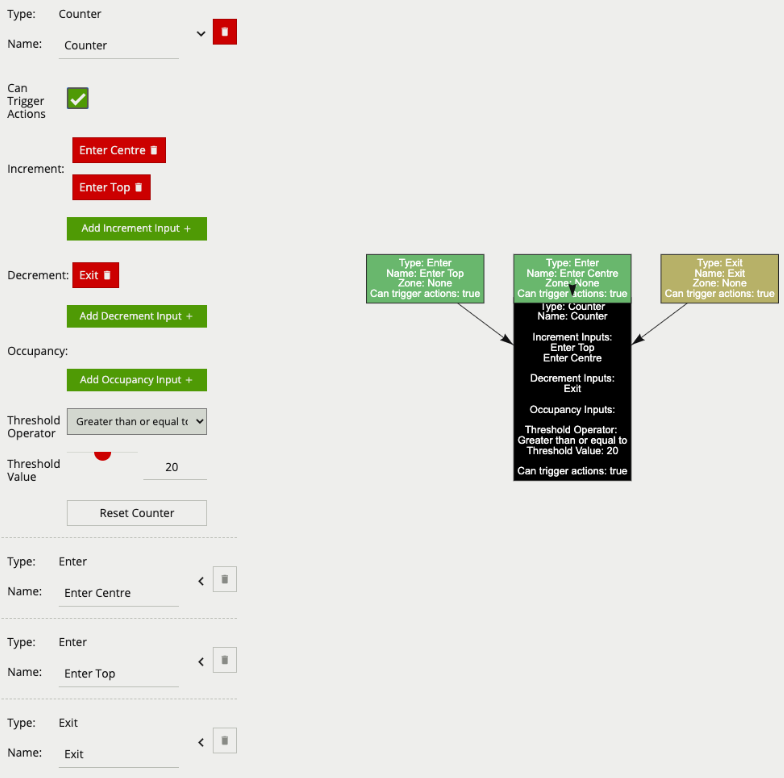

Das folgende Zählerbeispiel erhöht einen Zähler auf Grundlage von zwei Eintrittsregeln – Enter Centre und Enter Top –, die jeweils den Zonen Centre und Top zugeordnet sind. Das bedeutet, dass der Zähler um +1 erhöht wird, sobald eine dieser Eintrittsregeln ausgelöst wird. Der Zähler wird zudem auf Grundlage der Austrittsregel Exit verringert, die jedes Mal, wenn ein Objekt die Zone Centre verlässt, 1 vom Zähler abzieht. Der Schwellenwertoperator und der Schwellenwert begrenzen den Zähler so, dass er nur dann Ereignisse generiert, wenn der Zählerstand über 20 liegt.
Nur die Zählerregel Counter ist auf Can Trigger Actions gesetzt, was bedeutet, dass nur diese Komponente der logischen Regel als Quelle für Aktionen verfügbar ist. In diesem Fall löst eine Aktion, die diese Regel als Quelle verwendet, jedes Mal aus, wenn sich der Zählerstand ändert.
