VCA- Zählzeile

Eine Zählzeile ist ein Erkennungsfilter, der für die richtungsabhängige Objektzählung (z. B. von Personen oder Fahrzeugen) in belebteren Erkennungsszenarien optimiert ist.

Beispiele für solche Anwendungen sind unter anderem:

• Personenzählung mit Überkopfkameras im Einzelhandel.

• Fahrzeugzählung mit Überkopfkameras auf öffentlichen Straßen.

In bestimmten Situationen, wie beispielsweise an Eingängen mit Überkopfkameras, liefert die Zähllinie in der Regel genauere Ergebnisse als die oben genannten Zähler, die mit einer Anwesenheitsregel verknüpft sind.

Jedes Mal, wenn ein Objekt die Linie in der konfigurierten Richtung überquert, wird ein Ereignis ausgelöst.
Wenn mehrere Objekte gleichzeitig die Linie überqueren, werden entsprechend mehrere Ereignisse ausgelöst.
Diese Ereignisse können direkt zum Auslösen von Aktionen verwendet werden, sofern die Eigenschaft „Kann Aktionen auslösen“ aktiviert ist.
Zähllinien werden an Zonen angehängt, die mit einer Linienform konfiguriert sind.
Weitere Informationen finden Sie unter Zonen.

Wenn eine Zählzeile mit einer Zone konfiguriert wird, die nicht als Linienform definiert ist, wird die Zoneigenschaft automatisch geändert (die Form der Zone kann erst wieder geändert werden, wenn die Zählzeile nicht mehr auf die betreffende Zone verweist).

Zählzeilen haben eine festgelegte Richtung, die durch den Pfeil in der Benutzeroberfläche angezeigt wird (Richtung A oder B); die Richtung dieses Pfeils wird durch die konfigurierte Zone bestimmt.
Jede Instanz der Regel zählt in einer einzigen Richtung. Um in beide Richtungen zu zählen, muss eine zweite Zählregel zur gleichen Zone hinzugefügt werden, wobei die entgegengesetzte Richtung ausgewählt wird.

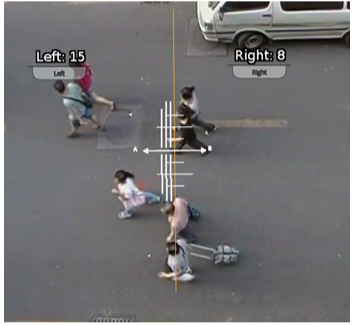

Zur Veranschaulichung ist unten ein Beispiel-Regeldiagramm einer mit einem Zähler konfigurierten Zwei-Wege-Zählregel dargestellt.

HINWEIS: Die maximale Anzahl an Zählregelfiltern, die pro Videokanal angewendet werden können, beträgt 5.

Kalibrierung der Zählzeile

Um genaue Zählwerte zu erhalten, muss die Zählzeile kalibriert werden.
Im Gegensatz zur Objektverfolgungsfunktion kann dies nicht allgemein für die gesamte Szene mithilfe des 3D-Kalibrierungswerkzeugs durchgeführt werden.
Der Grund dafür ist, dass die Zählzeile nicht immer auf der Bodenebene platziert ist; sie kann an jeder beliebigen Stelle in der Szene in beliebiger Ausrichtung platziert werden.

Beispielsweise könnte eine Zählzeile bei einer seitlichen Kameraansicht vertikal ausgerichtet werden.
Anstelle des 3D-Kalibrierungswerkzeugs verfügt die Zählzeile über eine eigene Kalibrierungseinstellung.

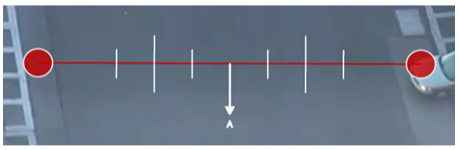

Zwei Balken, die in gleichem Abstand zur Mitte der Zeile liegen, stellen die Breite des erwarteten Objekts dar. Dadurch kann die Zählzeile Störsignale ausblenden und auch mehrere Objekte zählen.

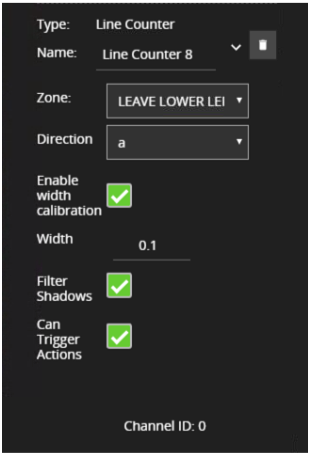

So kalibrieren Sie die Zählzeile:

1. Wählen Sie die Zählzeilenregel aus.

2. Aktivieren Sie die Option „Breitenkalibrierung aktivieren“.

3. Ziehen Sie die Kalibrierungsmarkierungen, um den Abstand zwischen ihnen so anzupassen, dass er in etwa der Größe der zu zählenden Objekte entspricht. Alternativ können Sie den Schieberegler „Breite“ verschieben, um das gleiche Ergebnis zu erzielen.

4. Die Kalibrierungsbreite wird innerhalb der Zählzeilenlinie angezeigt und kann direkt bearbeitet werden, um die Kalibrierungsbreite zu ändern.

5. Die kleinen Markierungen auf beiden Seiten der großen Markierungen zeigen die minimale und maximale Breite an, die als ein einzelnes Objekt gezählt wird.

HINWEIS: Wenn der Schieberegler „Breite“ auf Null gesetzt ist, wird das Kontrollkästchen „Breitenkalibrierung aktivieren“ automatisch deaktiviert.

Rückmeldung zur Kalibrierung der Zählzeile

Damit der Benutzer die Kalibrierung der Zählzeile genauer konfigurieren kann, werden die Breiten der erkannten Objekte als Überlagerung neben der Zählzeile angezeigt, wenn Objekte diese passieren.
Standardmäßig ist diese Anzeigeoption aktiviert. Sollte sie jedoch nicht erscheinen, stellen Sie sicher, dass die Option in den Einstellungen für „Eingebrannte Anmerkungen“ aktiviert ist.

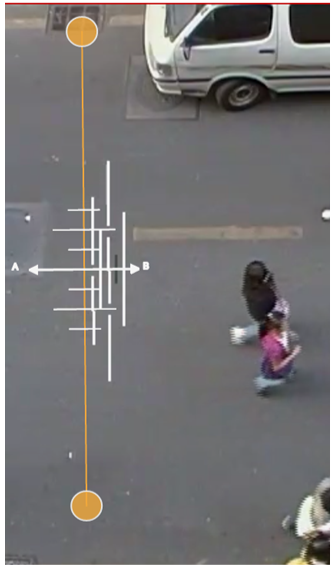

Die Kalibrierungsrückmeldung wird auf der Seite „Zonenkonfigurationen“ als schwarze und weiße Linien auf beiden Seiten der Zählzeile dargestellt. Jede Linie steht für ein vom Zählalgorithmus erkanntes Objekt. Die Breite der Linie zeigt die Breite des von der Linie erkannten Objekts an. Für jede Richtung werden die letzten Erkennungen angezeigt, wobei die aktuellste am nächsten an der Zählzeile erscheint.

Schattenfilter

Die Zählzeile verfügt über einen Schattenfilter, der dazu dient, die Auswirkungen von Objektschatten auf den Zählalgorithmus zu beseitigen.
Schatten können zu ungenauen Zählergebnissen führen, indem sie ein Objekt größer erscheinen lassen, als es tatsächlich ist, oder indem sie zwei oder mehr Objekte miteinander verbinden.
Wenn Schatten zu ungenauen Zählungen führen, sollte der Schattenfilter aktiviert werden, indem das Kontrollkästchen „Schattenfilter“ für die Linie aktiviert wird.
Es wird empfohlen, den Schattenfilter nur zu aktivieren, wenn tatsächlich Schatten vorhanden sind, da der Algorithmus bestimmte Teile eines Objekts fälschlicherweise als Schatten interpretieren kann, was zu schlechteren Zählergebnissen führen kann.
Dies gilt insbesondere für Objekte, die im Vergleich zum Hintergrund einen geringen Kontrast aufweisen (z. B. Personen in schwarzen Mänteln vor einem schwarzen Teppich).
